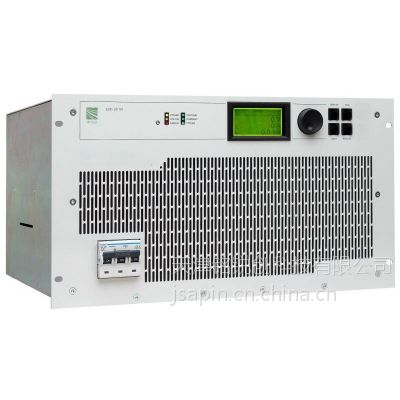

AYS-HV（DZQ）电子枪大功***压开关电源

体积小、重量轻、效***、100V—50KV、1KW—1000KW

简要介绍

爱因森电子枪电源系统由多个系列化开关电源模块串联组成，具有超高的准确性、高***度、高稳定性等优良的电子特性，专业用于真空电子枪设备。爱因森电子枪高压电源系统分冷枪和热枪电源系统两大类。冷阴极气体放电枪电源主要是一组30KV高压输出。而热枪电源系统有三组电源电压输出，分别是30KV主高压电源，1500V-2000V加速电源(又称为副高压电源，一般大都是1500V规格),12-25V灯丝电源，灯丝电源和加速电源都是悬浮在30KV的主高压电源之上。由于电子枪恶劣的工作环境使得这些电源必须能允许长时间放电打火和短路；因此电子枪电源必须具有完善的保护线路，具备优越的抗短路性能，能适用于各种工作条件。本电源为高频移向全桥软开关开关电源，它具有精度高，效***，纹波小，体积小的特点，能适用多种工作场合。爱因森电源的冗余技术可以使特殊场合使用的电源提高稳定性。我公司设计生产的电子枪高压电源设备不论是冷枪电源还是热枪电源都是经过长时间实践使用验证的，可靠性稳定性极高。

性能特点

.规格范围：输出电压100V--50KV、输出功率1KW--1000KW之内任选，特殊规格可以定做，时间周期短。

多种单机规格 3KW 5KW 10KW 15KW 35KW(风冷) 50KW（风冷+水冷）200KW 300KW 400KW 500KW（水冷）

多种组合规格 100KW 200KW 300KW 400KW 500KW600KW 700KW 800KW 900KW 1000KW

型号规格表

.短路保护：因为电子枪长期工作在打火短路的环境之中，所以对电子枪高压电源的抗打火短路保护功能要求特别高，必须允许负载长时间放电打火和短路，也可短路保护。爱因森电子枪高压电源设备设有5重防打火短路保护功能。

.针对30KV主高压输出短路会瞬间产生几千安培短路电流，加装***的抑制电路

           .针对30KV主高压输出打火会通过地线产生瞬时高压打到电网上，加装***的放电保护电路，以***其他设备和电源自身不被打坏。

          .超短的保护时间:灵敏的电流检测电路检测到电流超过保护设定值时立即启动限流限功率控制电路，确保输出电流控制在设定值之内。保护启动时间在10微秒之内，可以做到3微秒之内。

          .双重电流保护：重保护 动态电流检测控制电路让电流动态稳在设定值。

***重保护 输出电流阀值保护控制电路检测到输出电流超过设定阀值时，立即停止当前能量输出周期，电路复位重新进入下一个能量输出周期，控制电路对每次复位后新的能量输出周期都实现软启动，即能量输出从零开始到都有一个上升过程，这种控制模式确保了每次能量输出都有一个平稳的过程。

.电源电压跌落闪落检测电路时间检测出负载的打火短路状况，及时启动保护电路。

.冗余技术:AYS大功率电源系统在配置冗余机器设备的状况下可以随时任意切断任何一台或一组单机而不影响整个电源系统的稳定运行。这种技术的应用提升了某些不能断电的系统稳定性，这是那些不能实现电源设备冗余功能的普通电源无法胜任的

.模块设计：本电源系统采用模块化设计，35KW为一个标准模块，前级逆变和后级整流相互独立，安装简单、维护方便

.油箱应用：让高压组件放在变压器油里，利用变压器油很高的绝缘性能，既减少了高压组件放在空气中会因为水汽和灰尘引起的打火放电，又增加了使用安全性；使得电源设备的使用环境条件得到了放宽，电源设备的防护等级可以做的跟高，电源高压部分的功率部件散热更好，电源设备的体积做的更小。

.过压保护：当输出电压超出电源系统设定的上限电压时，电源系统将自动切断输出并发出报警

.过流保护：电流保护值0--100％额定值连续可调，电流超过保护值时启动保护（可以依客户要求软件预置过流值）

.过载保护: 电源内部设有过载保护电路，防止电源因过载而损坏

.过热保护: 电源内部设有过热保护电路，当电源散热器温度超过75度时保护停机，低于75度自动恢复工作

.电网保护：输入电压超出交流342V—420V范围时电源保护停机

.稳压稳流：电压电流值均可从近似零至额定值连续可调，稳压稳流自动转换。

.智能控制：可选配实现本地控制和远程控制，RS232/RS485串行通信标准配置可与计算机连接，组成远程控制的智能型电源。

.模拟控制: 隔离型模拟控制，用户可采用0-5V或4-20mA信号控制电源的输出电压和电流（选配）

.联动调节：的联动调节技术，用一个网线连接各个模块，同步调整各个模块，达到各个模块平均输出

.精密控制：选用精密10圈电位器精准控制输出电压电流（可以依据客户要求用软件对电源设备进行控制）

.超小体积：100KW体积只有650*1200*2000毫米，有效减少工作空间

.超轻质量：100KW电源设备总重量小于400KG

.超高频率：频***降低了电源输出纹波，提高了电源功率密度 .超高效率：整机效率可达94％

.高效散热：单机配置由温度控制转速的风扇

.输出显示：电压、电流同时LED数码屏显示（可依据客户要求用液晶屏显示）

.短路报警：当输出短路时，电源声光报警（选配）

.浪涌限制：交流输入采用主动式浪涌电流限制，减少输入上电时对电网的冲击

独特技术

• 高压电源采用多模块相互采样技术方案，使各个模块输出均衡。
• 电子枪电源设备中的灯丝电源和副高压电源都采用爱因森团队研发的高压隔离直接采样技术或光纤隔离高压采样方法
• 电源单机采用温度控制器来控制散热风扇的转速，自动控制单机散热温度。

特殊工艺

.高压电源采用小型高压油箱模式，结构简洁，安装维护方便。高压组件浸在油内散热，有效降低高压功率器件的温度，大幅度延长绝缘材料的使用寿命；减少了高压部件暴露在空气中对机壳可能的放电。

 .油箱内的高压变压器采用双重高压绝缘模式

1. 高压线绝缘：采用几十千伏的高压绝缘线做道绝缘防护
2. 变压器油绝缘：在高压变压器的初次级间隔中充满了变压器油，提高了初次级间的绝缘耐压
3. 散热器热管的铺设使整个散热器的热量更均匀，功率器件的局部温度***，功率器件寿命***。

技术指标（所有技术参数的更改以客户定制数据或者公司数据为准）
